CuSn10Pb10 - Bronze à l'Etain et au Plomb

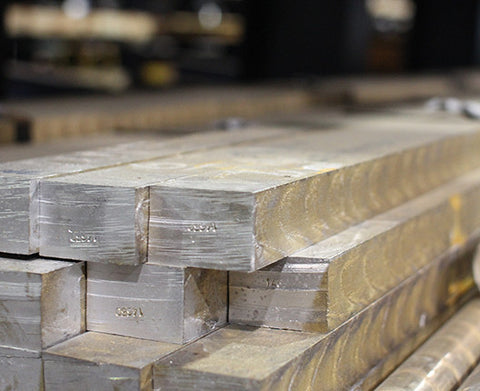

Shapes Available

CuSn10Pb10 - Bronze à l'Etain et au Plomb

ASTM B505; SAE 648

Le C93700 présente d'excellentes propriétés d'usinage, une rigidité moyenne et une bonne résistance à la corrosion. Il résistera aux acides doux, tels que ceux que l'on peut trouver les eaux de mine. Les roulements fabriqués à partir du cuivre C93700 présentent une excellente résistance à l'usure dans des conditions de vitesse élevée et de pression et de vibration importantes. Ils présentent une friction peu élevée et peuvent être utilisés lorsque la lubrification n'est pas suffisante et en cas d'alignement incorrect léger. Les roulements en C93700 nécessitent un arbre renforcé et une vitesse maximale de l'arbre de 4 m/sec est admissible.

Utilisations types du bronze à l'étain à forte teneur en plomb C93700 « SAE 64 » :

QUINCAILLERIE DE BÂTIMENT: supports

ÉLÉMENTS DE FIXATION: rondelles pour moteurs; écrous

INDUSTRIEL: arbres à vilebrequin; bagues; pièces usinées; roulements à vitesse élevée et de charge lourde; pompes; moules étanches à pression; rotors; moulages résistants à la corrosion; bagues pour haute vitesse et pression élevée; applications nécessitant une résistance aux acides et aux liquides de sulfite; roulements; plaques d'appui; pièces de maintenance d'aciérie; glissières pour aciéries

MARITIME: grands roulements pour bateaux

PDF Download

Request a Quote

Al Sb Cu Fe Pb Ni P Si S Sn Zn
Min/Max 0.005 0.5 78.0 - 82.0 0.7 8.0 - 11.0 0.5 0.1 0.005 0.08 9.0 - 11.0 0.8
Nominals - - 80.0000 - 9.5000 - - - - 10.0000 -
Product Type Temper Type
Bearings and Bushings AMS 4827
Centrifugal AMS 4842, ASTM B271, SAE J462, J461
Continuous ASTM B505, SAE J461, J462
Ingot ASTM B30
Sand AMS 4842, ASME SB584, ASTM B763, B66, B584, B22, SAE J461, J462
Temper Sect. Size Cold Work Type Min Temp Tensile Strength YS
0.05% UL
YS
0.02% Offset
YS
0.005% Offset
Elong. RH
B
RH
C
RH
F
RH
30T
VH
500
BH
500
BH
3000
Shear
Strgth
Fatigue
Strgth
Izod
Impact
Strgth
- in. % - F ksi ksi ksi ksi % B C F 30T 500 500 3000 ksi ksi ft-lb
- mm. - - C MPa MPa MPa MPa - - - - - - - - MPa MPa J
As Centrifugal Cast
M02 68 30 12 - - - - - - - - - - - -
M02 0 SMIN 20 207 83 - - 15 - - - - - - - - - 0
As Continous Cast
M07 68 35 20 - - - - - - - - - - - -
M07 0 SMIN 20 241 138 - - 6 - - - - - - - - - 0
As Sand Cast
M01 68 30 12 - - - - - - - - - - - -
M01 0 SMIN 20 207 83 - - 15 - - - - - - - - - 0
M01 68 35 18 16 - - - - - - - - - 18 13 5
M01 0 TYP 20 241 124 110 - 20 - - - - - 60 - 124 90 7
Product Property US Customary Metric
Coefficient of Thermal Expansion 10.3 . 10-6 per oF (68-392 F) 18.5 . 10-6 per oC (20-200 C)
Density 0.32 lb/in3 at 68 F 8.86 gm/cm3 @ 20 C
Electrical Conductivity 10 %IACS @ 68 F 0.059 MegaSiemens/cm @ 20 C
Electrical Resistivity 102.0 ohms-cmil/ft @ 68 F 16.95 microhm-cm @ 20 C
Incipient Melting 600 oF 316 C
Magnetic Permeability 1 1
Melting Point - Liquidus 1705 F 929 C
Melting Point - Solidus 1403 F 762 C
Modulas of Elasticity in Tension 11000 ksi 75800 MPa
Specific Gravity 8.86 8.86
Specific Heat Capacity 0.09 Btu/lb/oF at 68 F 377.1 J/kg . oK at 293 K
Thermal Conductivity 27.1 Btu . ft/(hr . ft2 . oF)at 68F 46.9 W/m . oK at 20 C
Joining Technique Suitability
Brazing Good
Coated Metal Arc Welding Not Recommended
Gas Shielded Arc Welding Not Recommended
Machinability Rating 80
Oxyacetylene Welding Not Recommended
Soldering Good
End Product Specification
Bearings and Bushings AMS 4827
Centrifugal AMS 4842, ASTM B271, SAE J462, J461
Continuous ASTM B505, SAE J461, J462
Ingot ASTM B30
Sand AMS 4842, ASME SB584, ASTM B763, B66, B584, B22, SAE J461, J462
